STD-1124 Inserta Tee® Fittings for Dissimilar Pipe Application Detail

Filename:
STD-1124 Inserta Tee® Fittings for Dissimilar Pipe Application Detail.dwg

STD-1124 Inserta Tee® Fittings for Dissimilar Pipe Application Detail

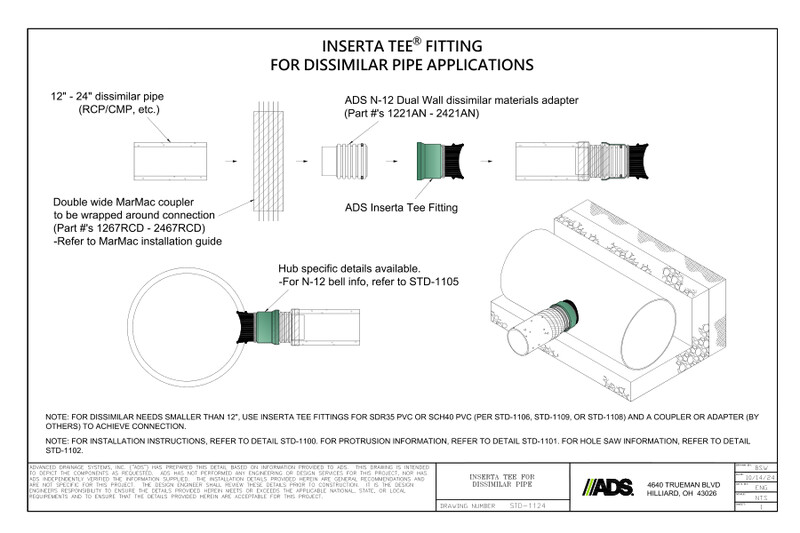

This document explains the STD 1124 Inserta Tee for Dissimilar Pipe. Several Inserta Tee details with dimensions and part numbers provided.

Inserta Tee Fittings are featured for 12”-24” dissimilar pipes. A double wide MarMac coupler to be wrapped around connection, ADS N-12 Dual Wall dissimilar materials adapter, ADS Inserta Tee fitting, with Hub specific detail available are shown. A part number is listed with corresponding detail.

A note states for dissimilar needs smaller than 12”, use Inserta Tee fittings for SDR35 or SCH40 PVC and a coupler/adapter to achieve connection.
